AZN305-Ex

一：产品概述

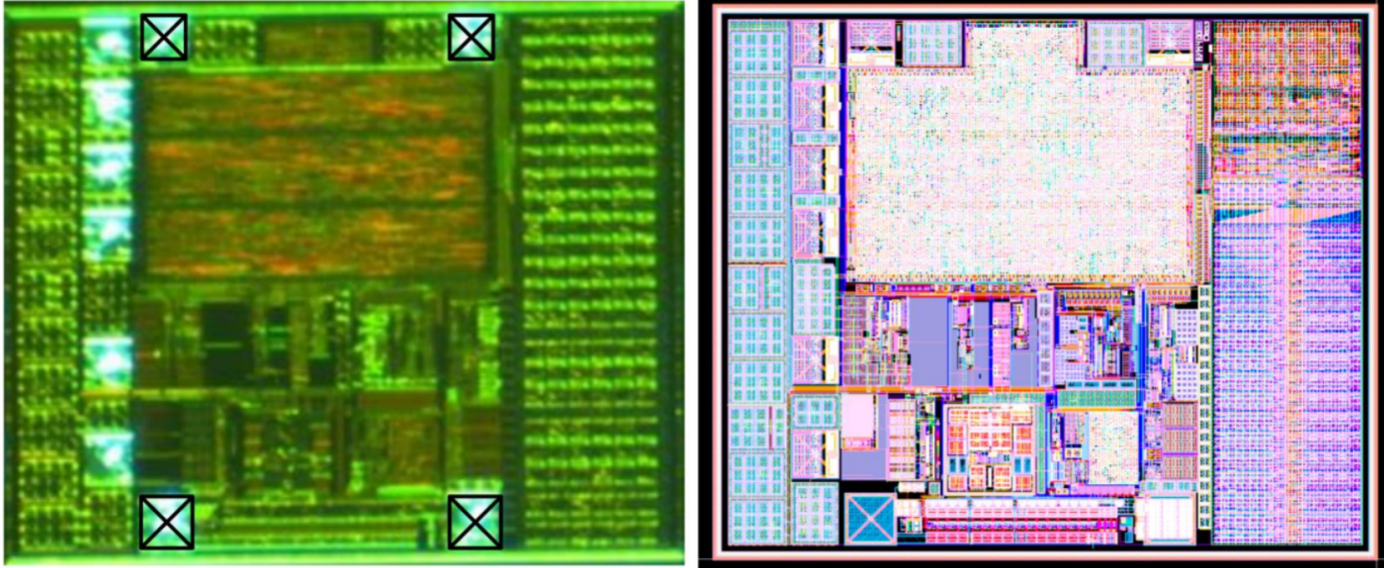

AZN305-Ex是美国AXZON公司研发的一款无源无线传感器芯片，如图所示为其内部晶圆。AZN305-Ex Magnus-S3 M3E 无源传感器 IC 是一款基于 EPC Gen2 协议的无线温度传感芯片，采用创新无源设计（无需电池），通过射频能量采集实现自主供电。其核心搭载高精度温度传感器，覆盖 -40°C 至 +125°C 宽温域，±0.5°C 校准精度，可实时监测环境变化并存储 12 位温度编码数据。集成 128 位用户可编程存储区与 64 位唯一 TID 编码，兼容区块链存证，满足工业、医疗、物流等场景的严苛需求。抗金属干扰设计与微型封装（1.6x1.6mm QFN）使其适配复杂环境，10 年免维护特性大幅降低运维成本，为物联网设备提供可靠、低成本的无线传感解决方案。

二：核心参数

参数	规格
工作温度	-40°C 至 +85°C，短时支持 +125°C
读灵敏度	-18.7 dBm（25°C）
温度分辨率	±0.5°C（校准后），12 位温度编码（7.5 codes/°C）
通信协议	EPC Gen2 v2.0.1，ISO/IEC 18000-6C
封装尺寸	1.6x1.6 mm QFN

三：核心优势

1：无源设计，完全免维护，无需电池供电，寿命长达 10 年以上，通过射频能量采集工作，支持超低功耗通信。

2：抗物理冲击，QFN 封装通过 1500V HBM ESD 认证，耐受振动、油污、腐蚀环境。

3：抗干扰强化，等效输入阻抗动态匹配（Rp=3,960Ω，Cp=0.8pF），金属表面读取距离提升 40%。

4： 工业级测温，-40°C 至 +125°C 全范围覆盖，±0.5°C 精度满足医疗/半导体严苛需求。

四：典型应用场景实例

1：半导体晶圆生产环境监控

传统缺点：洁净室温度波动影响光刻工艺稳定性，传统有线传感器干扰生产线。

解决方案：无源无线标签嵌入载具，动态监测温度分布（±0.5°C 精度）。

价值收益：晶圆良品率提升 1.2%，年增产效益超 800 万元。

2：电动汽车充电桩安全检测

传统缺点：大电流充电导致连接器过热，现有方案无法实时监测金属触点温度。

解决方案：抗金属干扰标签集成充电枪头，温度超限自动降速并上报平台。

价值收益：充电故障率下降 60%，设备寿命延长 3 年。

3：航天器部件热循环测试

传统缺点：极端温度测试（-40°C 至 +125°C）中传统传感器布线困难。

解决方案：无源标签直接贴装测试件，支持 10 年数据存储周期。

价值收益：测试数据采集效率提升70%，研发周期缩短30%。
