PCB Layout

Altium Designer

EECraftsman在应用Altium Designer软件完成电子电路开发方面有着十年以上经验, 借助此软件把原理图设计、电路仿真PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的融合,为客户提供了全新的设计解决方案,有效提升设计的质量和效率。EECraftsman紧跟时代步伐,随着电子科技的蓬勃发展,新型元器件层出不穷,电子线路变得越来越复杂,电路的设计工作已经无法单纯依靠手工来完成,电子线路计算机辅助设计已经成为必然趋势,EECraftsman的设计人员充分利用快捷、高效的CAD设计软件来进行辅助电路原理图、印制电路板图的设计,打印各种报表。

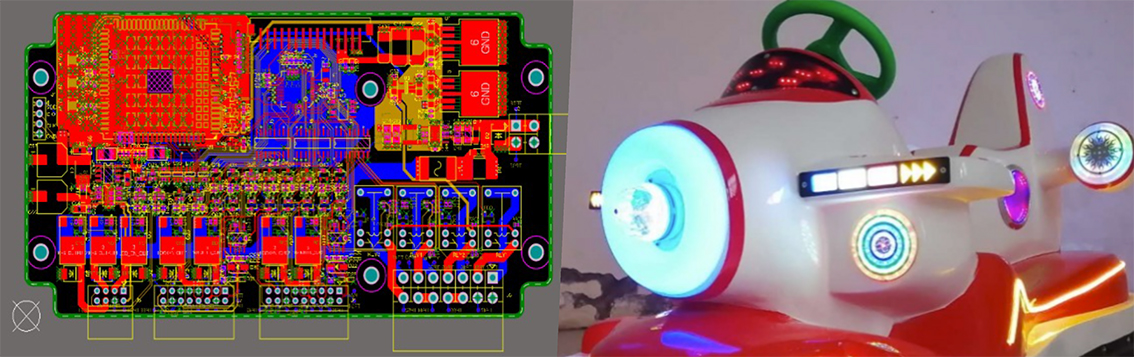

下图是为EECraftsman为上海某互联网客户量身定制开发的儿童观光车主控制器项目,该项目由我司拥有多年各领域PCB设计经验的专业工程师与客户沟通设计方面的需求细节。
项目为四层通孔板,包含:4G射频模块走线、MOS管驱动电路模块走线、DC-DC电源模块走线、LDO电源模块走线、MCU控制系统走线等。
此项目从客户需求出发,精准完成从嵌入式原理图开发、PCB设计、制板、贴片、硬件调试、结构安装、产出工程样机到产品量产资料输出、物料、电路模块芯片物料供应链保障等全链条、全方位的工作,整个过程精诚高效,一版成功!

EECraftsman在给客户输出生产测试所需资料的同时,考虑到了客户产品BOM中元器件、模块的供料稳定性以及降成本替代方案,用自身团队专业的素养与能力,全方位、全身心的为客户需求着想,快速、高效的完成客户要求,全力保障客户项目需求快速、低成本的转化为产品量产方案。

PCB LAYOUT-Altium Designer-改1.jpg

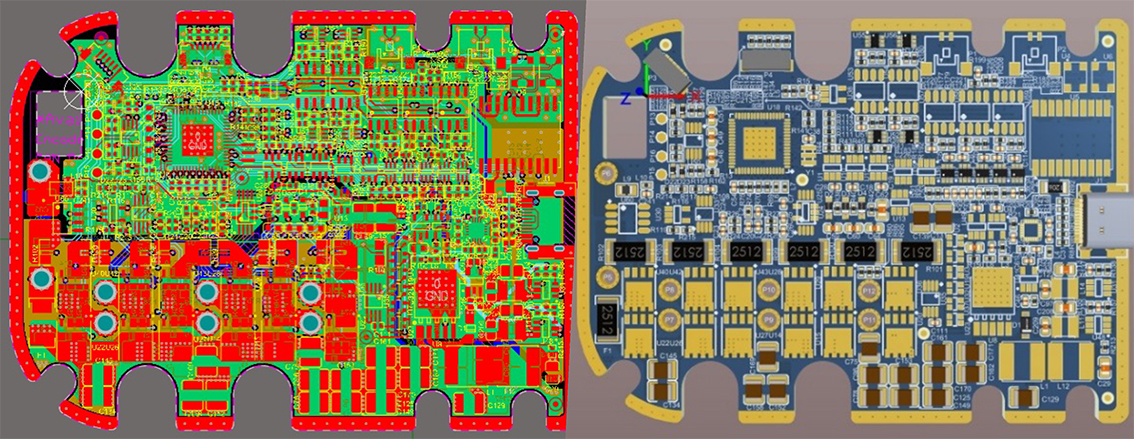

下图是我们为一家机器人设计研发公司做的一块伺服电机调速控制主控板项目。
该项目为6层通孔异型板,包括:DC-DC电源模块走线、LDO电源模块走线、霍尔电流采样模块走线、运放信号采集电路模块走线、温度采样模块走线、can总线模块差分走线、陀螺仪加速度模块走线、OPA运放电路模块走线、SPI总线模块走线、IIC串口通信、MOS管功率、驱动模块块走线等。

PCB LAYOUT-Altium Designer-改2.jpg
